詳細介紹
- 集機-電-液于一體，功能*，用途廣泛。
- 機床采用液壓預選變速，主軸箱、搖臂、內外柱采用液壓驅動的菱形塊夾緊機構，夾緊可靠。
- 鑄件用*的配料工藝和澆注設備，保證機床基礎件的優材優質。
- 主軸組零件采用特殊優質鋼材，保證機床強度高，經久耐磨。
- 搖臂導軌，外柱圓表面，主軸、主軸套筒及內外柱回轉滾道等處均做了淬火處理，可使機床精度的穩定性得到*保持，延長了使用壽命。
- 有*的安全保護裝置和外柱防護。
- 外觀造型美觀大方，總體布局勻稱協調。
- 導軌面經熱處理硬度高，鋼性強，齒輪為磨齒經高頻淬火調質噪音低經久耐用。
- 部件嚴格篩選，無砂眼，無形變，精密加工，保證機器穩定性及精度。
- 電控部分采用純銅電機及國家*產品，安全穩定壽命。
- 鎖緊使用加長扳手，鎖緊更省勁。搖臂升降裝有頂車裝置，防止升降搖臂造成撞擊升降箱貨絲杠脫落。
- 主軸正反轉，停車(制動)，變速、空檔等動作，用一個手柄控制，操縱輕便。
- 在結構設計方面和在制造過程中，還采取了一系列有效措施，使得機床的精度持久性和整機的使用壽命。

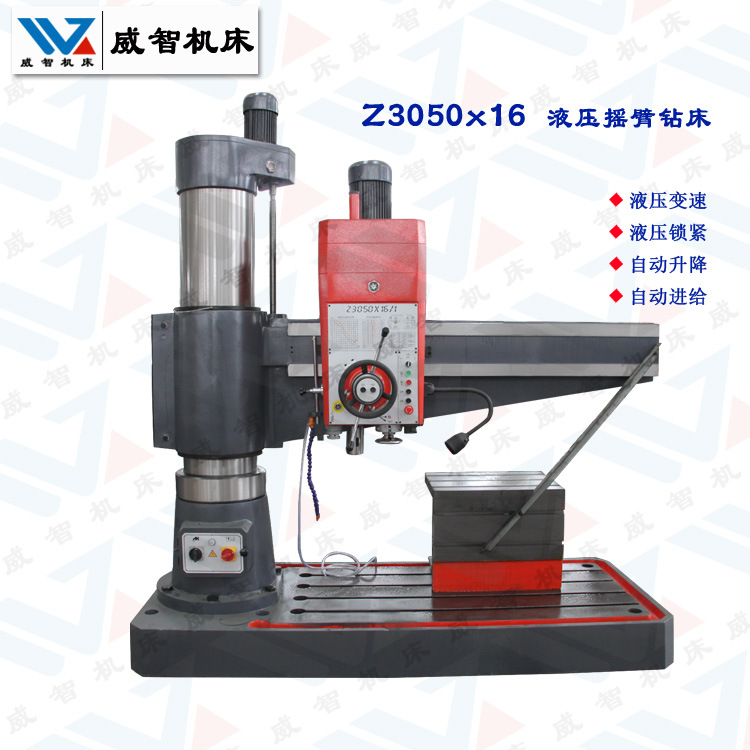

主要規格與參數 | 單位 | Z3050x16 |
zui大鉆孔直徑 | mm | 50 |
工作臺尺寸 | mm | 630x500x500 |
主軸中心線至立柱母線距離 zui大 | mm | 1600 |
主軸中心線至立柱母線距離 zui小 | mm | 350 |
主軸箱水平移動距離 | mm | 1250 |
主軸端面至底座工作面距離 zui大 | mm | 1215 |
主軸端面至底座工作面距離 zui小 | mm | 315 |
搖臂升降距離 | mm | 600 |
搖臂升降速度 | m/min | 1.2 |
搖臂回轉角度 | degree | 360° |
主軸圓錐孔(莫氏) | morse | 5 |
主軸轉速范圍 | r/min | 25～2000 |
主軸轉速級數 | steps | 16 |
主軸進給量范圍 | mm/r | 0.04～3.2 |
主軸進給量級數 | steps | 16 |
主軸行程 | mm | 315 |
刻度盤每轉鉆孔深度 | mm | 122.5 |
主軸允許zui大扭轉力矩 | N·m | 500 |
外柱直徑 | mm | 350 |
主軸允許zui大進給抗力 | kN | 18 |
主電機功率 | kw | 4 |
搖臂升降電機功率 | kw | 1.5 |
主軸箱、立柱、搖臂液壓夾緊電機功率 | kw | 0.75 |
機床冷卻泵電機功率 | kw | 0.09 |
機床重量（約） | kg | 3500 |
外形尺寸 | mm | 2490x1035x2645 |
