當前位置：江蘇科瑞斯機件有限公司>>ZQ.ZF系列拖鏈>> ZF28拖鏈
| 型號 Type | 彎曲半徑 | 內高 | 內寬 | 外高 | 外寬 | 重量 | 備注 |
| mm (in.) | mm (in.) | mm (in.) | mm (in.) | mm (in.) | kg/m (ibs/ft) | ||
| ZF2840 | 28.2 (1. 11) | 41 (1.61) | 43 (1.69) | 61 (2.40) | 0.91 (0.62) | ||
| ZF2850 | 51 (2.01) | 71 (2. 80) | 1.18 (0.80) | ||||
| ZF2862 | 63 (2.48) | 83 (3. 27) | 1.32 (0.90) | ||||
| ZF2870 | 71 (2. 80) | 91 (3. 58) | 1.40 (0.95) | ||||
| ZF2875 | 76 (2. 99) | 96 (3. 78) | 1.48 (1.01) | ||||
| ZF2887 | 88 (3.46) | 108 (4.25) | 1.59 (1.08) | ||||
| ZF28100 | 101 (3.98) | 121 (4. 76) | 1.68 (1.14) | ||||
| ZF28125 | 126 (4.96) | 146 (5.75) | 1.81 (1.23) |
| R | HL | D | K | P |
| mm(in. ) | mm (in. ) | mm (in.) | mm (in.) | mm (in.) |
| 125 (4. 92) | 293 (11. 54) | 260 (10. 24) | 485 (19. 09) | 46 (1.81) |
| 150 (5. 91) | 343 (13. 50) | 310 (12. 20) | 565 (22.24) | 46 (1.81) |
| 175 (6. 89) | 393 (15. 47) | 360 (14. 17) | 640 (25.20) | 46 (1.81) |
| 200 (7. 87) | 443 (17. 44) | 410 (16. 14) | 720 (28. 35) | 46 (1.81) |
| 250 (9. 84) | 543 (21. 38) | 510 (20. 08) | 880 (34. 65) | 46 (1.81) |

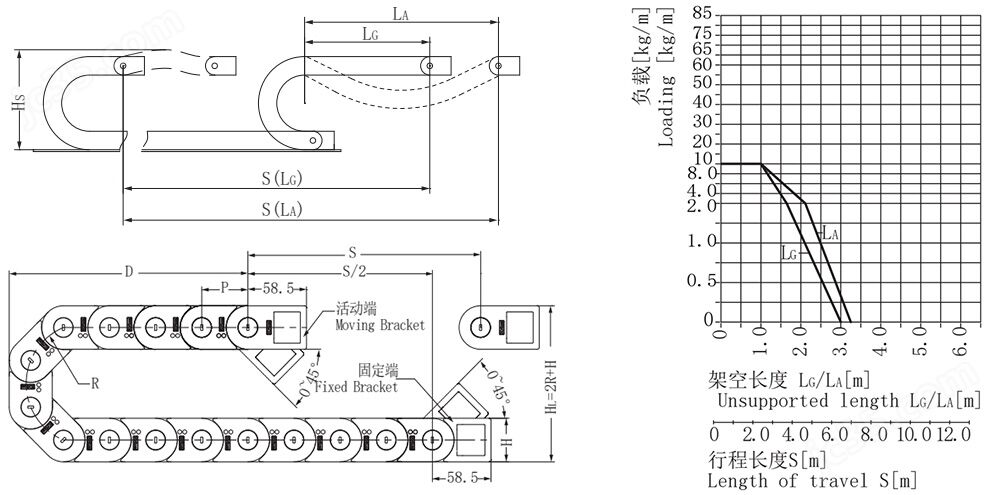

· 架空長度：
LG=直線架空長度
LA=安全塌腰架空長度
S=行程長度
R=彎曲半徑
P=節距
L=拖鏈長度
N=每米鏈節數
HL=理論安裝高度
HS=實際安裝高度
D=拖鏈退回極限位置時的最小距離
K=Л ? R+2P
* K值可以在科瑞斯相關表格中查詢
| R | HL | D | K | P |
| mm(in. ) | mm (in. ) | mm (in.) | mm (in.) | mm (in.) |
| 125 (4. 92) | 293 (11. 54) | 260 (10. 24) | 485 (19. 09) | 46 (1.81) |
| 150 (5. 91) | 343 (13. 50) | 310 (12. 20) | 565 (22.24) | 46 (1.81) |
| 175 (6. 89) | 393 (15. 47) | 360 (14. 17) | 640 (25.20) | 46 (1.81) |
| 200 (7. 87) | 443 (17. 44) | 410 (16. 14) | 720 (28. 35) | 46 (1.81) |
| 250 (9. 84) | 543 (21. 38) | 510 (20. 08) | 880 (34. 65) | 46 (1.81) |
※ 實際安裝高度：HS=HL+40mm
※ 每節拖鏈長度：L=S/2+K(固定端在中間)
※ 每米鏈節數：N=22(1012mm)

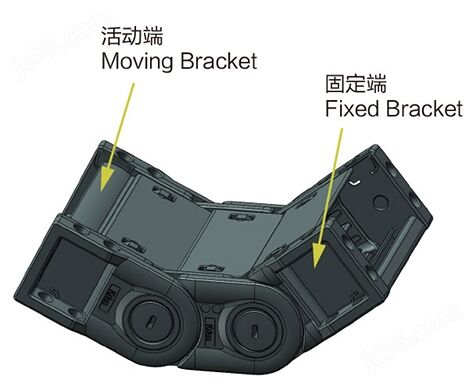

· 塑料接頭、分體式
※ 各個側面均有安裝孔
※ 雙側獨立式接頭
※ 兩端接頭均可活動
※ 耐腐蝕＆耐摩擦
※ 可提供預裝配形式
※ 可實現內外連接
· 可選配的接頭安裝方式：
| 拖鏈型號 | 拖鏈編碼 | 其他編碼 | Wo尺寸 | B尺寸 |
| mm (in.) | mm (in.) | |||
| ZF2840 | 14218 | 接頭 14204 彈片 Mounting Bracket 14205 Anti-noise parti4207 主體 鎖扣 Main Body 14203 Fixed Button 14206 隔離片 梳狀片 Separator 14208 Tie-wrap plate 14227 | 65 (2. 56) | 53 (2.09) |
| ZF2850 | 14219 | 75 (2. 95) | 63 (2.48) | |
| ZF2862 | 14220 | 87 (3. 43) | 75 (2.95) | |
| ZF2870 | 14221 | 95 (3. 74) | 83 (3.27) | |
| ZF2875 | 14222 | 100 (3. 94) | 88 (3. 46) | |
| ZF2887 | 14223 | 112 (4.41) | 100 (3. 94) | |
| ZF28100 | 14224 | 125 (4. 92) | 113 (4. 45) | |
| ZF28125 | 14225 | 150 (5.91) | 138 (5. 43) |

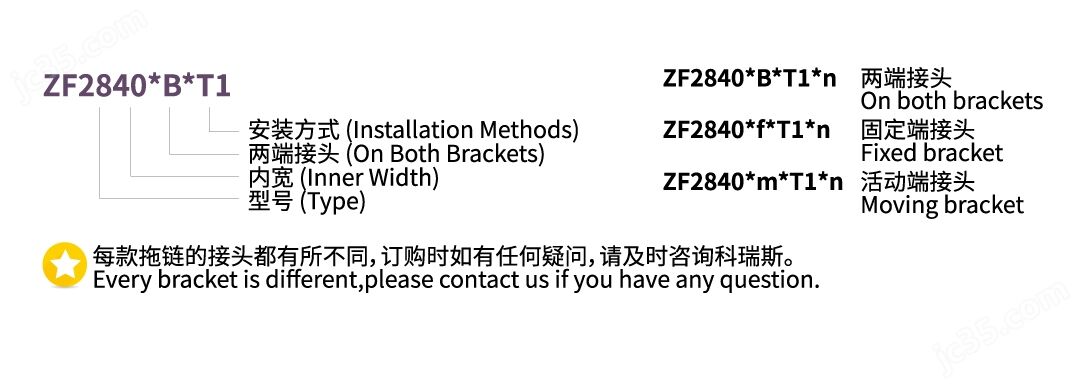

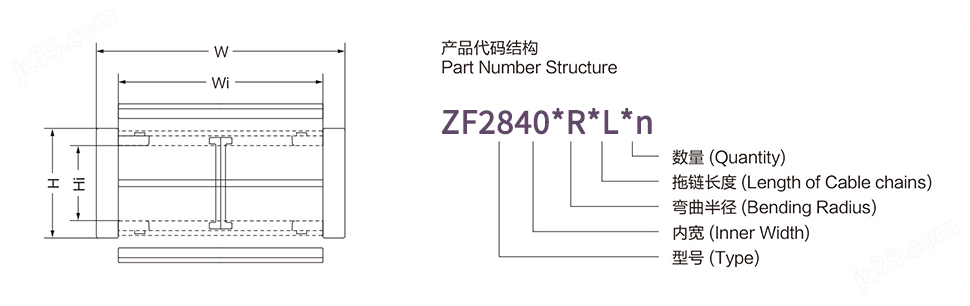

· 產品代碼結構：
隔離片
ZF28拖鏈隔離片編碼：14208
本款拖鏈有豎隔片和橫隔片供客戶選配，均為尼龍材質，可實現水平分隔和/或垂直分隔
豎隔片和橫隔片的數量可以根據客戶的實際需求進行配備，可以每隔一個鏈節裝一個，也可以每隔一個鏈節裝幾個，客戶可任意配備
豎隔片可以根據線纜的排布進行滑動
梳狀板
| 技術參數 | |
| 材料-允許溫度℃ | Reinforce PA/-40℃至+125℃ |
| 滑行速度/加速度 | max.12[m/s]/max.50[m/s²] |
| 速度/加速度LA | max.3[m/s]/max.6[m/s²] |
| 速度/加速度LG | max.20[m/s]/max.200[m/s²] |
| 阻燃等級，增強尼龍 | UL94 V-2 |
